天然氣在常壓下，當冷卻至約-162℃時，則由氣態變成液態，成為液化天然氣（Liquefied Natural Gas，簡稱LNG）。LNG是由天然氣轉變的另一種能源形式。
天然氣是一種混合物，其組分隨氣田不同而異，主要成分有甲烷、氮及C2—C5的飽和烷烴，另外還有微量的氦、二氧化碳及硫化氫等，通過制冷液化后，LNG就成為含甲烷（約95%以上）和其他烷烴的低溫液體。
LNG的臨界溫度為-82.3℃，臨界壓力為4.58MPa
沸點為-162.5℃，熔點為-182℃，著火點為650℃
液態密度為0.430噸/立方，氣態密度為0.688kg/Nm3 （即：1公斤L(fēng)NG約合1.4方天然氣）
氣態熱值：8000-10000千卡/立方，液態熱值12000千卡/公斤。
爆炸極限：5-15%
特性：無色、無味、無毒且無腐蝕性
體積約為同量氣態天然氣體積的1/600
華白數：44.94MJ/Nm3
BOG氣體（Boil Off Gas）：LNG的閃蒸氣。槽車、儲罐、低溫鋼瓶?jī)?nèi)的 LNG自然吸熱氣化產生的氣體。BOG經加熱后送入市政燃?xì)夤芫W(wǎng)。
EAG氣體（安全放散氣體）：LNG系統中放散出來的天然氣叫做EAG ，EAG經加熱后直接通過放散塔向大氣排放。
BOG特點：①低溫（溫度約-145℃ ） ②持續不斷（設計值為0.3%） ③密度比常溫空氣重
補充說明：當LNG氣化為氣態天然氣時，其臨界浮力溫度為-107℃。當氣態天然氣溫度高于-107℃時，氣態天然氣比空氣輕，將從泄漏處上升飄走。當氣態天然氣溫度低于-107℃時，氣態天然氣比空氣重，低溫氣態天然氣會向下積聚，與空氣形成可燃性爆炸物。
如果不及時排出，將造成儲罐壓力升高，為此設置了降壓調節閥，可根據壓力自動排出BOG。儲罐蒸發的BOG和槽車卸車的BOG，通過1臺BOG加熱器加熱后進入BOG儲罐儲存 ，或直接經調壓、計量加臭后送入管網。
EAG特點：①低溫 ②密度比常溫空氣重
設置1臺空溫式安全放散氣體加熱器，放散氣體先通過該加熱器加熱，使其密度小于空氣，然后再引入高空放散。
EAG氣源點：相隔閥門之間的低溫管道、儲罐等超壓放散
LNG的優點：
�。�1）LNG體積比同質量的天然氣小600多倍，所以可用汽車輪船很方便地將LNG運到?jīng)]有天然氣的地方使用。對于遠洋運輸，LNG是唯一的運輸方式。
�。�2）利用LNG方式是解決沿海,荒漠地區氣田開發,，回收邊遠氣田天然氣的有效辦法。
（2）LNG存儲效率高，占地少，投資省。10立方LNG儲存量就可供1萬戶居民1天的生活用氣。
�。�3）LNG作為優質的車用燃料，與汽油相比，它具有辛烷值高、抗爆性能好、發動機壽命長，燃料費用低，環保性能好的優點。它可將汽油汽車尾氣中的碳?xì)浠衔餃p少72%，氮化物減少39%，一氧化碳減少90%，硫化物將為零。
（4）LNG的汽化潛熱高，氣化過程中的冷量可回收利用。
�。�5）由于LNG組分較純，燃燒完全，燃燒后產生二氧化碳和水，是很好的清潔燃料，有利于保護環境。
�。�6）LNG汽化后密度很低，稍有泄漏后容易飄散開來，不致引起爆炸。
LNG的主要用途：
�。�1）作為清潔燃料，供城市居民生活使用。
�。�2）代作為汽車燃料，供LNG汽車發動機燃料。
�。�3）作為冷源用于生產速凍食品，以及塑料、橡膠的低溫粉碎、制取干冰等。
�。�4）作為工業氣體燃?xì)�，用于各種窯爐、鍋爐等。
LNG的生產
氣田開采出來的天然氣，經過脫水、脫酸性氣體和重?zé)N類，然后壓縮、膨脹、液化而成的低溫液體。LNG工廠液化流程按制冷方式分為3種模式：
�。�1）級聯式液化流程
�。�2）混合制冷劑液化流程
（3）帶膨脹機液化流程，包括天然氣膨脹、氮?dú)馀蛎�、�?甲烷膨脹等。
LNG工廠

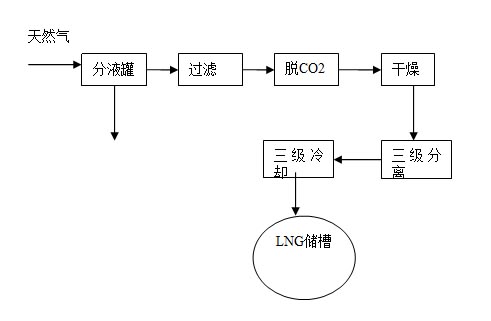

級聯式液化流程
原料氣先后進入原料分液罐（除液）、過濾器（脫粒）、脫CO2塔、分子干燥劑（脫水），利用丙烷制冷循環經換熱器冷卻，節流降溫后進入分離器氣液相分離，液相返流回收，再換熱冷卻、分離，換熱、分離，最后一級冷卻后流入LNG儲罐。

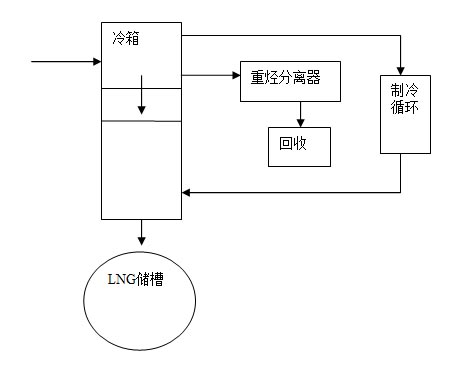

混合制冷劑液化流程
預處理后的天然氣進入冷箱上部冷卻，經重?zé)N分離器氣液分離，液相回收，氣相進入冷箱下部冷凝和過冷，最后節流至LNG儲罐。制冷循環采用的制冷劑是N2和C1-C5的烴類混合物制冷劑。
帶膨脹機液化流程
高壓天然氣經換熱器預冷，進入氣液分離器分離掉重?zé)N。分離器產生的氣體一部分進入膨脹機膨脹降溫，再進入換熱器冷卻后進入LNG儲罐。另一部分氣體直接進入換熱器冷卻后，經節流至LNG儲罐。
LNG的運輸
目前，國內的LNG運輸基本上是采取公路運輸?shù)姆绞�，主要運輸設備為LNG罐式集裝箱和LNG運輸槽車。遠洋運輸采用LNG運輸船。
LNG罐式集裝箱：分為40英尺和43英尺兩種規格。40英尺罐式集裝箱的LNG有效容積為36立方米/臺；43英尺罐式集裝箱的有效容積為40立方米/臺(均按照90%充滿率)。LNG罐式集裝箱采用特殊的絕熱材料包扎，并高真空保溫，保溫性能非常優良。
半掛運輸槽車：49立方米的高真空多層纏繞絕熱半掛槽車經濟性高，且保溫性能優良，適合長距離LNG運輸，其有效容積為44立方米。

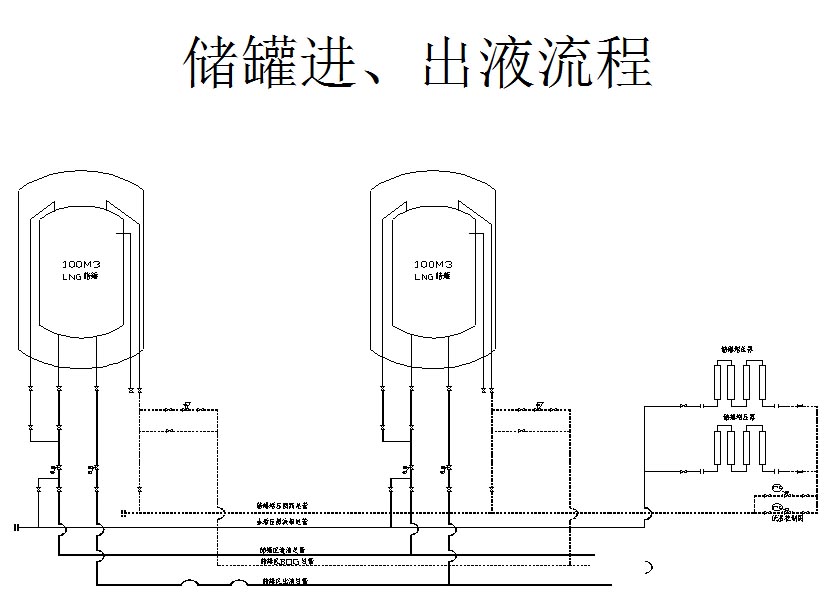

LNG的儲存
LNG采用深冷液體儲罐儲存，液體儲罐為雙壁真空粉末絕熱，LNG的日蒸發量控制在0.3%以內。儲罐的總?cè)萘客ǔ０?-7天高峰月平均日用氣量來確定。
用于低溫儲罐的保溫材料，應滿足導熱系數小、密度低、吸濕率與吸水率小、抗凍性強、耐火好、有一定強度、且環保和便于施工等要求。大型低溫LNG儲罐絕熱材料大致分為氣孔型、纖維型和氣泡型三類。
玻璃纖維氈是補償罐的收縮量。

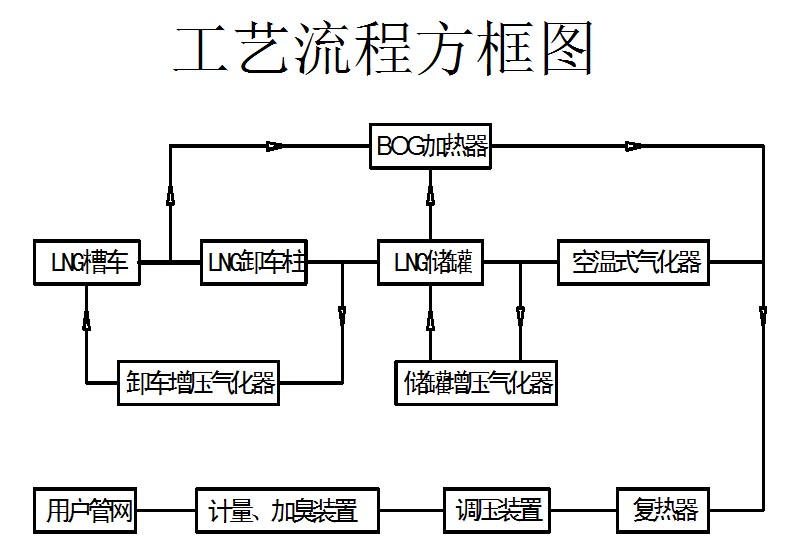

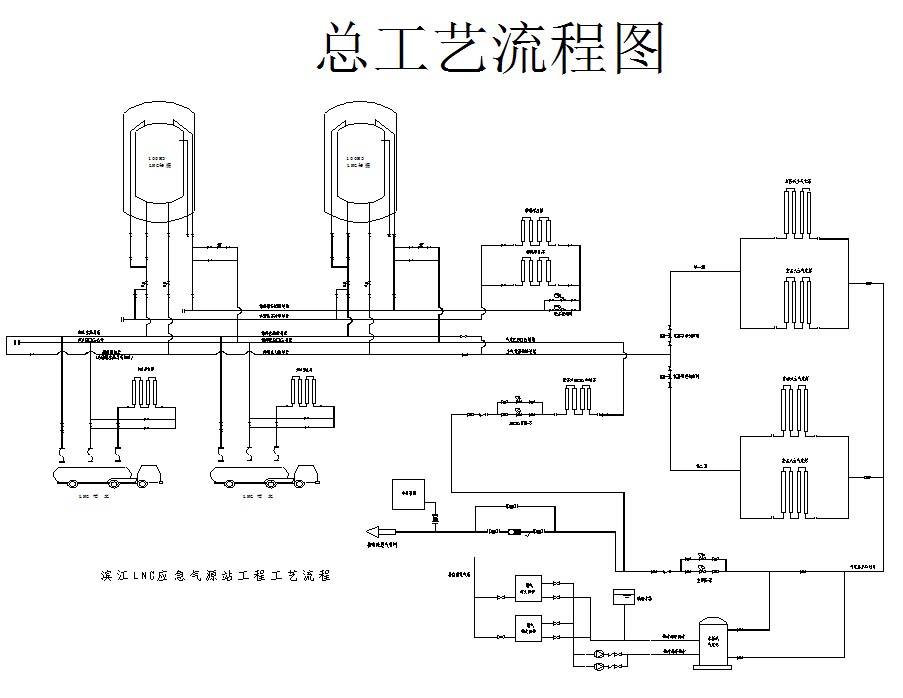

整個工藝流程可分為：槽車卸液流程、氣化加熱流程（含熱水循環流程）、調壓、計量加臭流程。

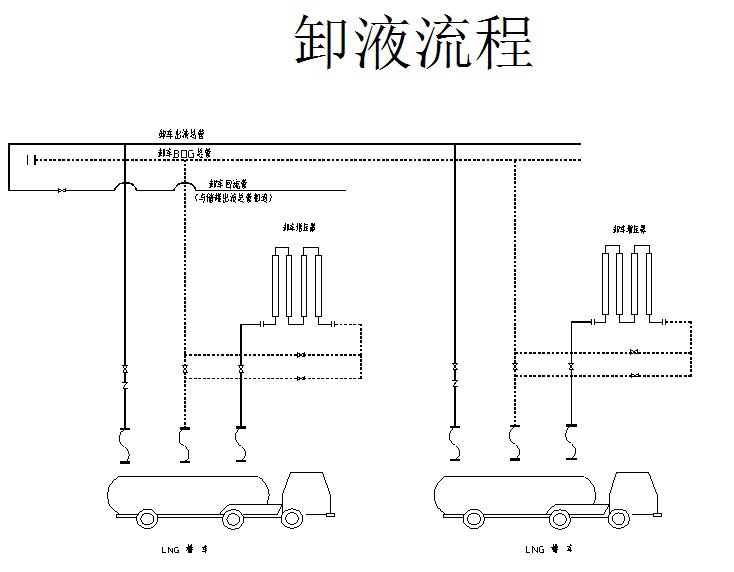

卸液流程：LNG由LNG槽車運來，槽車上有3個接口，分別為液相出液管、氣相管、增壓液相管，增壓液相管接卸車增壓器，由卸車增壓器使槽車增壓，利用壓差將LNG送入低溫儲罐儲存。儲罐進液口設有緊急切斷裝置，當液體達到罐容的85%時，發出聲光報警；當液體達到罐容的90%時，發出聲光報警并自動關閉進液緊急切斷閥；當液體只有罐容的10%時，也發出聲光報警。

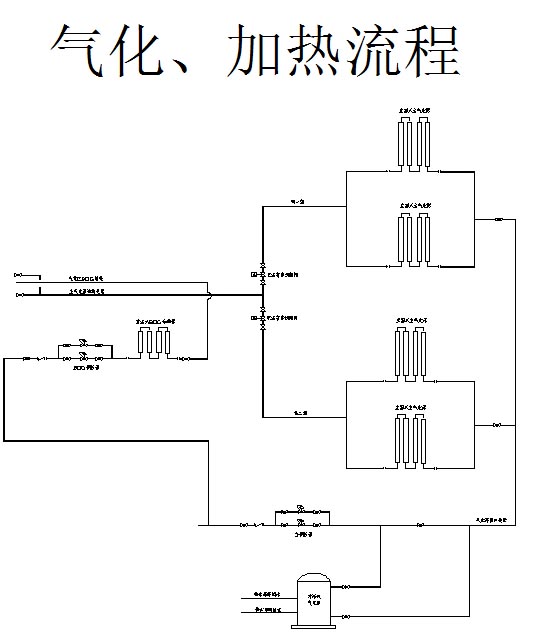

氣化、加熱流程
氣化流程：儲罐內的LNG通過儲罐增壓器從出液管自流進入空溫式氣化器，在氣化器中液態天然氣與空氣交換熱，發生相變，液態天然氣變?yōu)闅鈶B(tài)天然氣。氣化器總管上設有溫度遠傳控制系統，當氣化后的天然氣溫度低于-10℃時，發出聲光報警；當氣化后的天然氣溫度低于-18℃時，發出聲光報警并自動切換氣化器組。在水浴加熱器后總管上也設有溫度遠傳系統，當天然氣溫度低于-10℃時，發出聲光報警；當天然氣溫度低于-18℃時，發出聲光報警并啟動熱水爐，通過水浴加熱器加熱天然氣；當天然氣溫度高于20℃時，發出聲光報警并關閉熱水爐。常溫天然氣經調壓計量后進入城市中壓管網，供用戶用氣。
站內BOG發生量最大的為回收槽車卸車后的氣相天然氣和儲罐卸液后的氣相天然氣， BOG可通過BOG加熱器加熱后，經過計量、加臭后再輸入管網使用。

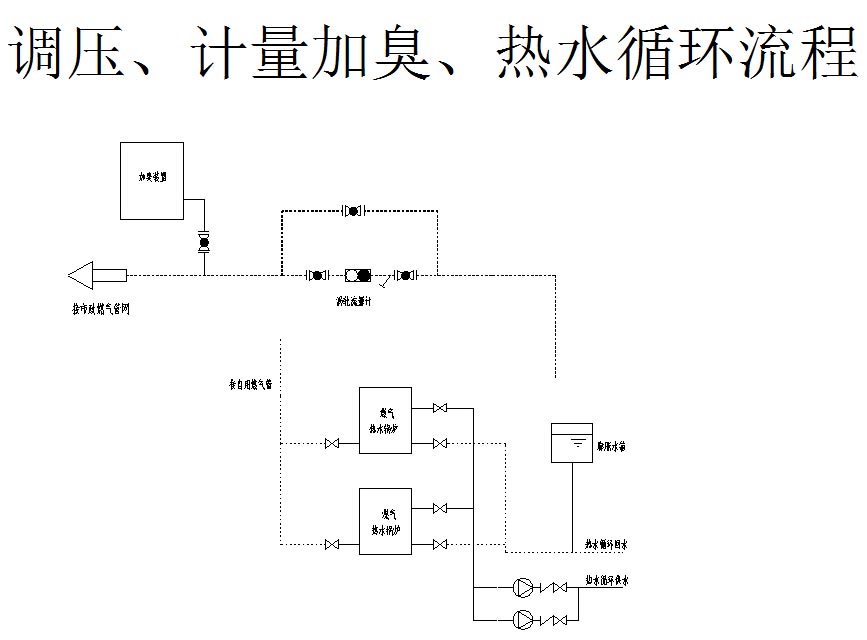

計量加臭流程：
LNG經過氣化、復熱過程后，變?yōu)?.6MPa 、5℃左右的氣態天然氣，進入主調壓器，燃?xì)獬隹趬毫φ{(diào)節到0.3 Mpa，再經計量加臭后送入市政燃?xì)夤芫W(wǎng)。調壓器和流量計的選型根據設
LNG氣化最大流量選擇，加臭機根據流量計流量脈沖信號自動加臭，加臭劑為四氫塞吩。
水浴式加熱器熱源采用熱水循環，循環水動力為離心式熱水循環泵。加熱源為燃?xì)鉄崴哄仩t，燃?xì)鈿庠慈∽匀細夤芫W(wǎng)，經調壓后壓力降至2.5-3KPa。
