1.概述
1.1 設計依據
�。�1）工程設計、施工有關規范標準
（2）甲方委托資料
1.2工程范圍
工程范圍包括5×104m3/d混烴回收系統，包括所需的工藝主體裝置及配套的變配電系統。
1.3設計原則
�。�1）采用成熟可靠的工藝技術，流程盡可能簡化，做到投資少，見效快。
�。�2）選用可靠耐用的工藝設備，使裝置適應性強，操作安全、簡便、可靠，確保長期平穩運轉。
�。�3）合理布置裝置平面，達到既滿足安全生產，又能節省占地的目的。
�。�4）嚴格按現行的國家或行業標準、規范進行設計，滿足環境保護的要求，滿足安全及工業衛生的要求。
1.4工程概況
本工程主要對井口富天然氣進行脫水和脫除雜質，然后通過氟利昂制冷工藝回收天然氣中的混烴，并裝車外輸。脫烴后的干氣3萬方經CNG壓縮外運，剩余部分返輸，該工程設計方案即混烴回收、干氣回收方案。

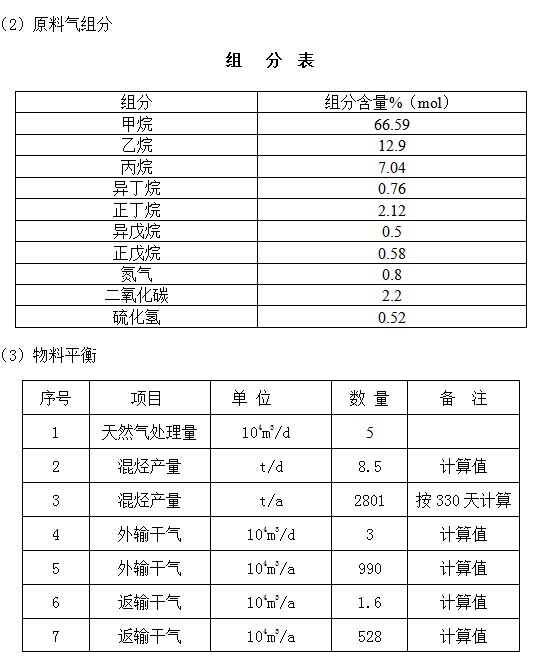

混烴回收設計額定處理能力為5×104m3/d、CNG回收量為3×104m3/d 、剩余1.6×104m3/d返輸
�。�1）工藝技術特點
混烴回收裝置采用分子篩吸附、再生干燥脫水、螺桿壓縮制冷。干氣采用CNG壓縮機壓縮回收，其特點是對井口氣組分的變化適應性強；所有設備橇裝化，設備管道布置緊湊，節省占地。
（4）界區條件
本工程設計邊界條件如下：
溫度（℃） 壓力（Mpa.G）
1) 井口氣進裝置 25 0.2
2) CNG出裝置 20 20
3) 含油污水出裝置 常溫 常壓
4) 放空氣出裝置 常溫 常壓
5) 混烴出裝置 常溫 1.5
6) 返輸干氣 20 1.5
�。�5）公用工程條件如下：
1） 供電
電壓： 380V/220V（波動范圍±10%）
相數： 3相/單相
頻率： 50±2Hz
2） 供水
無外管路供水。
�。�6）年開工時間
裝置設計年開工時間為8000h（330天）。
2.工藝流程說明
2.1 工藝流程簡介
混烴回收方案：工藝流程簡圖（詳圖請參閱工藝流程圖）。
2.2 原料氣調壓與分離
井口來原料氣（0.2MPa以上，25℃）經過過濾、穩壓到0.2MPa，進入高效分離裝置，分離掉其中夾帶的少量油、水（游離水）和鐵銹等雜質。
2.3 脫 硫
采用化學脫硫，使硫化氫含量達到規范要求，脫硫采用雙脫硫塔，A塔運行、B塔備用。
2.4 增 壓
采用低壓壓縮機將原料氣壓力由0.2MPa增至1.6MPa，有利于脫水。
2..5 脫 水
原料氣經調壓分離裝置處理以后，進入脫水裝置的其中一個原料氣干燥塔進行分子篩吸附脫水，經脫水后的原料氣含水量小于10PPH（V），水露點＜-60℃。脫水裝置其中一臺干燥塔進行吸附時，則另一臺進行再生和冷卻，兩臺干燥塔每8小時切換一次。
2.6 制 冷
干燥后的原料氣經過濾器（F-101）過濾除去粉塵，進入預冷器（E—101）預冷至5-10℃左右，進入螺桿制冷壓縮機系統（K-102）將原料氣溫度進一步降至-30— -36℃。
2.7 混烴分離
經制冷的天然氣進入混烴分離罐（V-103）進行氣液分離。分離的混合烴輸至混烴儲罐、干氣進入原料氣預冷器（E—101）作為冷源，換熱被升溫至20℃左右后，其中一部分（3萬方）壓縮、剩余部分（1.6萬方）返輸（或作為它用）。
2.8 CNG壓縮
脫烴后的一部分干氣（3萬方）經CNG壓縮機壓縮，由槽車外運。

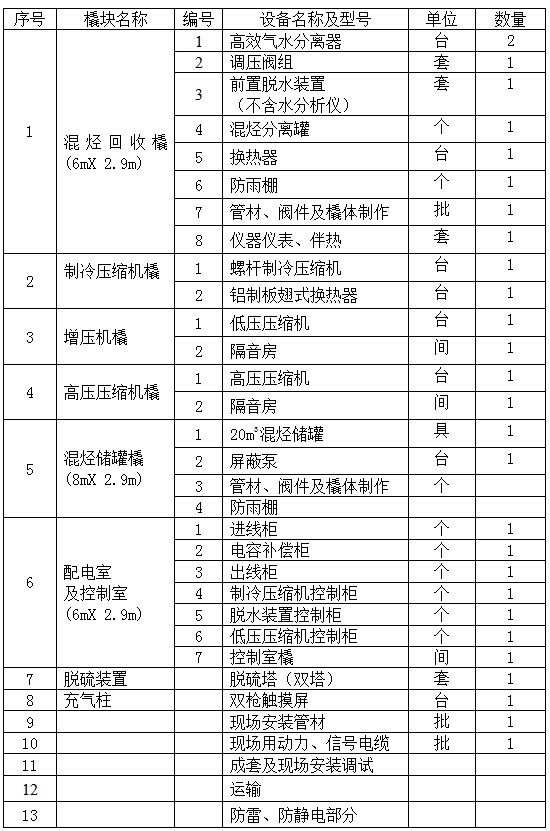

3．主要設備選型
4.裝置自動控制水平及儀表選型
4.1 概述
本工程設一個配電及控制室撬，布置在混烴回收裝置附近。儀表主要為現場一次儀表，個別主要參數為數據遠傳儀表。
4.2 設計原則
系統設計遵循穩定可靠、經濟實用的原則。
穩定可靠性：本系統性能可靠、運行穩定，并符合防火、防爆、防雷、防靜電要求，系統可全天候的24小時工作；數據的測量、傳輸準確可信。
經濟實用性：優化設計，造價合理，具有較高的性價比和較低的維護費用；
易于管理、維護，操作簡便，經濟實用。
4.3 主要儀表選型
4.3.1 溫度計
雙金屬溫度計是用繞制成螺旋形的熱雙金屬片作感溫元件，當溫度變化時作感溫元件的自由端旋轉，帶動指針轉動，在刻度盤上指示出溫度。
功能特點
具有防腐蝕、防水、防塵等全天候外殼，適于中低溫測量。
測溫范圍：－40-150℃;精度：1.5級；
表殼公稱直徑：100mm；結構形式：軸向∕徑向∕萬向。
安裝接口
可動外螺紋M16×1.5、G1∕2等
4.3.2 普通壓力表
概述
本產品是采用介質進入彈簧管內時彈簧管產生變形帶動指針偏轉的原理測量壓力，不用電，安全可靠。
功能特點
測量范圍：0-2.5Mpa； 精度等級：1.6級；
結構：徑向∕軸向； 表盤直徑:100mm
安裝接口：M20×1.5
4.3.3 可燃?xì)怏w報警器（型號：4888I）
概述
采用催化燃燒原理，連續測量可燃?xì)怏w濃度，輸出4-20mA標準電流和報警開關量信號，可與ZBK-1000型報警控制器聯合使用，構成氣體檢測報警系統。
技術指標
測量范圍：0～100％ 精度：±5％
顯示：數碼顯示百分比濃度，發光管顯示報警狀態
輸出：4-20mA，兩級報警開關量 供電：DC18～36V
環境溫度：-40～60℃ 符合等級：IP67 防爆等級：ExdⅡCT6
4.3.4 電動調節閥
概述
型號：調節閥本體：1″-HGS300LB 執行器：MA＋Z64∕K1219T
本電動調節閥由電動執行器和調節閥兩部分組成。以AC220V電源為動力，接收4-20mA信號，根據信號大小控制閥的開度，達到調節液位的目的。
功能特點
采用1″閥體，公稱壓力300LB；直行程電動執行結構，輸出推力為6400牛頓，單相AC220V電源,行程為19mm，速度為1.2mm／S，整體控制方式；非線性誤差：±1.5；輸入：4-20mA；
安裝接口
1″300LB 法蘭
5.裝置消耗指標
5.1. 在節能降耗方面主要采取以下幾條措施：
1) 優化工藝流程設計，并對工藝參數進行優選，確保工廠能耗達到一個較低的水平。
2) 采用節能型電氣設備。
3) 高、低壓配電均設無功功率補償裝置，補償后的功率因數在0.9以上。
5.2. 裝置能耗
本設備為電氣設備，只消耗電能。
電能消耗：約280KW?h
6.安全與衛生
6．1 生產過程中職業危害因素分析
�。�1）原料及產品
本裝置原料和產品按可燃?xì)怏w火災危險性分類，屬于甲類易燃易爆物品，屬于無毒物質。
�。�2）生產裝置的危險分級
混烴回收裝置屬于甲類裝置。
�。�3）生產裝置中的危險分析
1） 本裝置是處于易燃易爆氣體的場所，應做好防火、防爆工作，嚴格操作程序，做好巡檢工作，防患于未然。
2）本裝置是一個生產可燃、易燃液體的場所，生產時應遵守用火制度和管理好火種。
6．2 安全衛生設計的主要原則
�。�1）裝置在生產過程中產生的易燃易爆的物質,必須加強管理,防止泄漏,設計必須符合規范及規定,采取防范措施,防止事故發生。
（2）生產裝置的工藝設計中，盡量考慮選用無毒的介質作為原料，減少工藝工程中對操作人員的職業危害，使作業環境達到工業衛生標準的要求。
6．3 主要安全衛生的防范措施

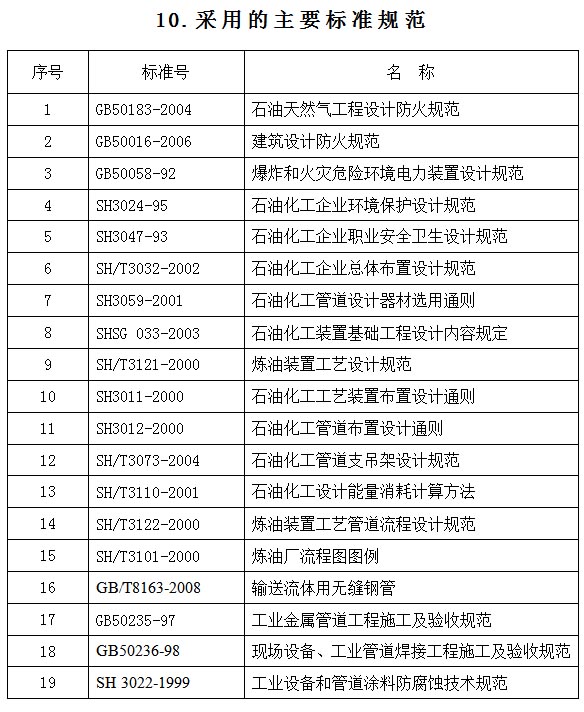

本工程的防火安全設計執行《原油和天然氣工程設計防火規范》(GB50183?2004)及《建筑設計防火規范》(GBJ16?87)。主要措施如下:
�。�1）裝置生產工藝的安全衛生設計
1）在危險的工藝過程中，如在設備、管道、機泵上設置安全閥等泄壓裝置，以防超壓。
2）工藝裝置中把同類危險物料的設備集中布置，便于統籌安排防火防爆設施。
3）考慮抗震防震和管線振動、脆性破裂、溫差應力破壞、失穩、高蠕變破壞、腐蝕破壞及密封泄漏等因素，設計對設備選材、設計計算、基礎設計、工藝管線設計安裝都作了全面的考慮，并采取安全措施加以控制。
�。�2）電氣及儀表安全衛生設計
1）根據不同的爆炸危險場所選擇用電設備及儀表，設計相應的電氣線路，并按不同的爆炸危險場所、區域設計相應的防雷設施。
2）生產裝置設有供安全操作、事故處理、 緊急疏散的照明電源。
3）裝置內機泵、壓縮機等機電設備在防爆區域內的所選用的電機均為防爆電機，照明采用防爆燈具。
4）在裝置設置可燃?xì)怏w報警器，用以檢測報警可能散發出的可燃?xì)怏w濃度。
6．4 工程防災設計
�。�1）防雷電措施
工藝裝置內建筑物、構筑物的防雷措施參照現行國家的有關規定執行，對于建筑物、構筑物一般采用裝設在被保護物上的避雷網和避雷針防止擊雷。
�。�2）防靜電措施
凡在生產、儲運過程中會產生靜電積聚的管道、容器、儲罐和加工設備均做防靜電接地。
保護接地電阻不大于4歐姆。
�。�3）對工作環境所采取的措施
1) 采用通風換氣設施，把可燃?xì)怏w的濃度控制在爆炸極限以下。
2) 作業必須在導電或防靜電的工作面上進行。
3) 盡可能地減少向大氣排放可燃?xì)怏w。
（4）防止人體帶電措施
在有爆炸危險的場所工作時必須穿防靜電工服， 并嚴禁在現場脫衣服。
7.環境保護
7．1設計原則和依據
�。�1）嚴格執行環境保護法規；
（2）本著全面規劃、預防為主的原則，盡量采用不產生或少產生環境污染的工藝方案，在有不可避免的污染物出現時，首先考慮綜合利用，其次針對各種污染物采取必要的措施加以處理；
（3）在噪音控制方面，首先采用低噪音設備，其次采取隔音、消音器等設施以達到標準要求。
7．2 污染源
工廠在生產過程中，污染源包括以下幾個方面: 廢水、廢氣及噪音。
（1）廢水
廢水主要來自過濾器、預分離裝置、脫水裝置、壓縮機組的含油污水，該部分廢水正常情況下排量很少。
另一部分廢水來自設備及裝置區沖涮后的廢水，這部分廢水不定期排放，只在打掃衛生時產生。
（2）廢氣
在裝置開、停工或由于系統超壓、安全閥排放的原因，裝置將排放干氣。
�。�3）噪音
噪音的來源主要是制冷壓縮機。
7．3 治理措施
�。�1）廢水
含油污水在裝置中不作處理，而將其收集后到水處理場集中處理。
�。�2）噪音
設計要求設備制造廠家保證在距設備一米處噪音≤80db(A)，以滿足《工業企業噪聲控制設計規范》的要求。
8.裝置報價
注：該回收裝置最低報價460萬元（不包括站內土建設施、場地照明、現場吊裝）
9.經濟評價
9.1 經濟基礎
1、生產規模
本項目計劃2010年始建設，2010年投產，設計年混烴產量為2801t/a，CNG年產量990×104m3/a。
2、投資估算及資金來源
1)、工程固定資產投資為800萬元
2)、流動資金估算，本項目是按分項詳細估算法進行計算的。流動資金估算額為10萬元。
本項目工程總資金=固定資產投資+建設期利息+流動資金=800+0+10=810萬元
3)、資金來源
全部資金均甲方自己籌集。
4)、工資及福利費
本項目設計定員為8人，職工平均年工資為 12000元，福利費按工資的14%計算，每人每年工資及福利費14000元。
9.2 財務評價
1、年銷售收入和年銷售稅金及附加估算
1)、混烴價格的確定
混烴售價為5000元/t，CNG售價為2元/Nm3。
本項目按此售價進行以下財務評價。
2)、年銷售收入和年銷售稅金及附加估算
正常年銷售 混烴 2801t，年銷售收入1540萬元；
CNG 990×104Nm3/a,年銷售收入1980萬元。
2、總成本費用估算
1)、電價為0.6元/度。
2)、工資及福利費 1.4萬元/人.年。
3)、固定資產折舊和遞延資產攤銷估算
按平均年限法，折舊年限為20年，凈殘值率為5%。
4)、修理費估算：
本項目修理費是按固定資產原值（不含建設期利息）的2%計取。
5)、生產經營期間，流動資金按自有考慮。
總成本費用估算詳見附表一
9.3 利潤總額及分配
在稅后利潤分配中，從盈利年份起從稅后利潤中提取公積金，余者為未分配利潤，本項目暫不考慮利潤分配。
公積金：稅后利潤的10%。
依據中華人民共和國主席令第 六十三 號《中華人民共和國企業所得稅法》計算所得稅。
企業所得稅稅率為25%，從投產獲利年度開始計算。
利潤與利潤分配見附表二
9.4 財務盈利能力分析
按照財務分析依據、基礎數據與參數、成本費用估算、銷售收入、營業稅金及附加等數據編制項目投資現金流量表、項目資本金現金流量表、投資雙方現金流量表，評價本工程財務盈利能力。
經計算：
財務內部收益率=283.09%(117.43%)高于行業基準值；
財務凈現值=19688（7808）萬元；
投資回收期=1.44(1.86)年，低于行業基準值。
括號外數字為0.5元/m3氣價計算所得，括號內位1.3元/m3氣價計算所得。
本經濟評價已考慮拖車及銷售環節的費用。
項目投資現金流量表見附表三
