1.概述
我國陸地油田天然氣資源豐富，而且相當一些油田不伴生氣中富含C3以上的重?zé)N，對天然氣進行加工，以回收其中的重?zé)N，不但對能源的合理利用來說是必要的，對天然氣的凈化，一達到外輸或作為燃料等要求，也是必經的一步。目前，由于種種原因，油田的開發與天然氣的加工及綜合利用難以達到同步，造成了相當量油氣資源的浪費，不是白白放空燒掉，就是作為燃料消耗。特別是油田處于前期開發或小區塊油氣田，情況更是嚴重。
近十年來，青島匯森石油天然氣有限公司（原青島石油開然氣技術開發公司）開發、生產的中、小型撬裝天然氣處理裝置（系列）為油氣資源的充分、合理利用提供了條件。從目前已建成投產的裝置來看，均取得了很好的經濟效益和社會效益。
本LPG回收工廠由撬裝LPG回收裝置、產品儲存設施等組成。
工廠全部工藝設備、儀表立足國內，不但易損件及配件、維修等容易解決，而且在保證質量的前提下可節省大量的投資。
2 工廠設計基礎條件
由于本項可行性研究未針對某一具體建設地點，因此，有關設計基礎條件根據絕大多數油氣田的情況而確定如下。原料氣組成選定一重?zé)N含量中等水平的天然氣為例，如果≥C3組份更高，則效益更為明顯。
2.1原料組成
以下假設的油田伴生氣為例，≥C3組份含量為329.5g/m3
組 份 組成（mo1%）
N2 0.00
CO2 0.034
C1 74.11
C2 10.94
C3 8.28
1C4 3.62
nC4 1.71
iC5 0.92
nC5 0.20
C6 0.16
C7 0.04
C8 0.01
合 計 100.024
注：（1）伴生氣中含飽和水蒸氣；
（2）伴生氣中含H2S≤20PPm（V）
2.2 處理能力
1×104m3/d
裝置設計處理能力： 2×104m3/d
5×104m3/d
10×104m3/d
操作彈性為正常處理能力的70%～130%。
2.3 界區條件
工廠邊界條件如下：
溫度（℃） 壓力（MPa?G）
伴生氣進工廠 20～40 0.10～0.15
干氣出工廠 30 0.30～1.5
注：干氣出工廠壓力可根據需要隨意調整。
2.4 產品方案
2.4.1產品方案與收率
本工廠生產LPG、穩定輕烴兩種產品，另外付產干氣。在設計原料組份條件下，設計丙烷收率不低于90%，綜合收率＞96% 。
2.4.2產品質量
�、臠PG：符合《油氣田液化石油氣》（GB9052.1-88）要求。
C3+C4 ≥92%（mol）
C1+C2 ≤3% （mol）夏 ≤5%（mol）冬
C5 ≤5% （mol）夏 ≤5%（mol）冬
�、品�(wěn)定輕烴：符合《穩定輕烴》（GB9053-88）1號輕烴產品標準。
2.5 開工天數
工廠設計年開工時間8000小時。
2.6 工廠建設范圍
本項可行性研究所包括的工廠建設范圍包括：一套撬裝式的LPG回收裝置；配套的LPG、穩定的輕烴儲存與裝車設施以及相應的值班辦公室、配套的公用工程設施。
3 技術經濟指標

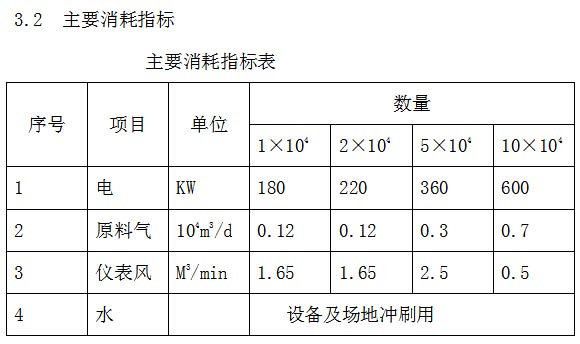

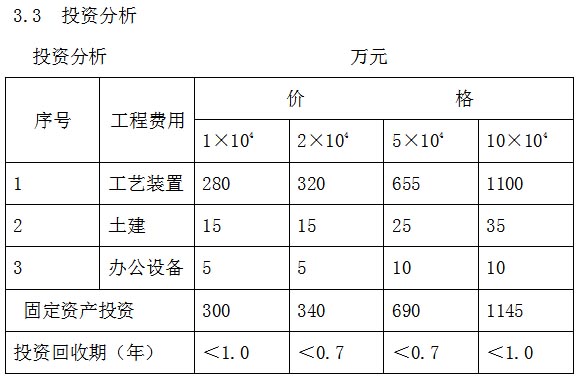

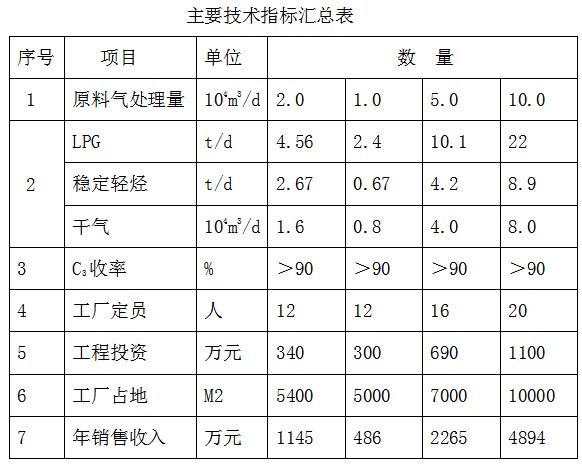

3.1 主要技術經濟指標匯總和投資分析
注：⑴裝置處理能力+20%。
⑵輕烴價格按4800元/噸計算。
注：如果大于標量或C3組份較高，銷售價格各地也相差很大，則效益更佳。
4 工藝方案說明
建設小型撬裝LPG回收工廠，社會效益是考慮的一個因素，經濟效益則是必須考慮的另一個重要因素。要想工廠建成后具有較好的經濟效益，則必須選擇油田伴生氣中≥C3組份含量較多的地方建廠。當天然氣中≥C3組份含量較多時，采用丙烷壓縮制冷和膨脹機制冷這一外冷工藝以回收LPG是最為合適的，該工藝不但投資較少，而且C3收率高，裝置操作彈性大，具有較好的推廣應用前景。
4.2 工藝說明
4.2.1 原料氣壓縮
原料氣由廠外進入原料氣分離器（D-100）內，分掉所攜帶的機械雜質和油、水等液體，而后進入壓縮機一級吸入罐（D-101）進一步脫出所攜帶的液滴，接著干凈的原料氣進入原料氣壓縮機（K-101）的一級缸壓縮至0.60Mpa，并經壓縮機中冷器（E-101）冷卻到45℃后送入壓縮機一級排氣灌（D-102）進行氣、液分離，由頂部分出的氣體送至原料氣脫水部分進行脫水處理。
經脫水處理后的干原料氣（含水量10PPm（V），水露點-60℃）返回到K-101的二級缸，繼續壓縮至2.25Mpa?G，經壓縮機后冷器（E-102）冷卻至45℃后進入致冷部分。
4.2.2原料氣脫水
從D-102頂部出來的原料氣（0.60Mpa?G，45℃）進入原料氣干燥器（D-301A/B）中的一個進行分子篩吸附脫水處理，使原料氣中的含水量降至10PPm(V),經原料氣過濾器（F-101）過濾掉分子篩粉塵后回到原料氣壓縮部分繼續增壓。
兩臺原料氣干燥器采用8小時手動切換工作，當其中一臺進行吸附脫水時，另一臺進行再生和冷卻。吸附時間為8小時，再生和冷卻時間分別為5小時和3小時。
4.2.3 原料氣致冷及產品分離
經E-102冷卻后的原料氣進入冷箱（E-103），與外冷冷劑、脫乙烷塔頂干氣及高壓分離器（D-106）頂出來的干氣換熱，膨脹機制冷使其溫度降至-90℃后進入D-106進行氣液分離。從頂部分出的氣體經節流后進入E-103換冷至30℃，然后作為干氣一部分直接出工廠，一部分作為燃料氣；D-106內的液體NGL截流后進入脫乙烷塔（C-101）進行產品分離。
在C-101中，NGL所攜帶的甲烷、乙烷等氣體從塔頂脫出，經截流后進入E-103換熱至30℃后進入D-102；從塔底出來的液體進入脫丁烷塔（C-102）。塔底的再沸由自C-102底來的穩定輕烴供熱。
在C-102中，C3+C4組份從塔頂分出，經脫丁烷塔頂冷凝器（E-104）冷卻到40℃，使其全部冷凝成液體后進入脫丁烷塔頂回流罐（D-105），隨后液體自D-105進入脫丁烷塔回流泵（P-101）增壓后，一部分作為C-102塔頂回流，一部分作為D-105回流，再有一部分作為L(zhǎng)PG產品送入LPG儲罐。C-102底的≥C5介質分兩路走，一路進天然氣氣油冷卻器（E-106）冷卻到40℃后作為穩定輕烴產品進入穩定輕烴儲罐，另一路進脫丁烷底重沸泵（P-102 ）先去C-101為其塔底重沸供熱。再經脫丁烷塔底重沸爐（H-102）加熱后回到C-102塔底，為塔底重沸供熱。
4.2.4 制冷系統
LPG回收裝置設置制冷系統是為了給原料氣制冷提供外部冷量，該系統采用單級蒸發循環制冷和膨脹機制冷，冷劑為裝置自產的以C3+C4為主要成份的介質，可根據不同的制冷深度要求對冷劑組成進行調配。
4.2.5 公用工程
工廠的工藝?yán)鋮s采用循環水冷卻。
�、艍嚎s機組冷卻系統
原料氣壓縮機K-101，丙烷制冷壓縮機K-201的機組冷卻采用45%（重）乙二醇水溶液密閉循環使用，在氣溫高于0 ℃的季節也可采用一般的軟化水。
�、乒╇�、防雷與靜電接地
工廠用電為380V，電源由廠外提供。
工廠內的工藝設備與管線采用同意的接地網系統。
4.2.6 產品儲存與外輸
工廠設置配套的LPG、穩定輕烴儲灌，并分別設LPG、穩定輕烴裝車泵，產品裝車出廠。
LPG、穩定輕烴儲罐分別設一臺；在本組份條件下，LPG儲罐可滿足6天的儲量，穩定輕烴儲罐可滿足20天的儲量。
5 主要工藝設備選擇
5.1 選擇原則
�、殴S全部工藝設備立足國內，節省投資，配件容易采購，維修方便。
⑵所選設備皮實耐用，生產運行可靠性好。

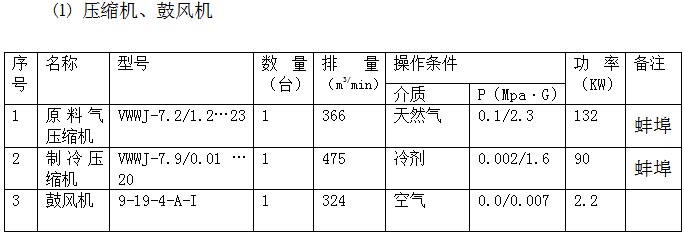

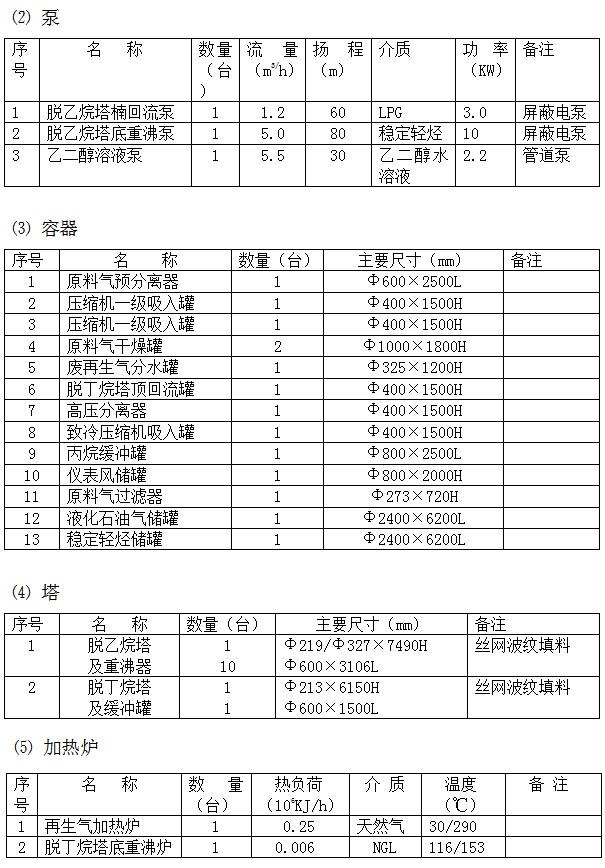

5.2 主要工藝設備清單（以2×104m3/D裝置為例）
6 自動化水平
考慮到小型LPG回收裝置的投擲經濟性，結合目前我國各油田操作人員的素質因素，本工廠不追求極高的自動化水平，而體現出"少而精"的特點。而對影響正常生產運行的重點部位和參數則一定要上質量好，水平的儀表。這樣，即達到了控制工廠投資，同時又使工廠達到相當?shù)淖詣?dòng)化水平。
7 工廠設統一火災檢測、報警系統，在LPG回收裝置區及儲罐區設可燃?xì)怏w檢測報警系統。
在裝置區及儲罐區除設置地下消防水管網外，尚配備一定重的干粉，泡沫火器。

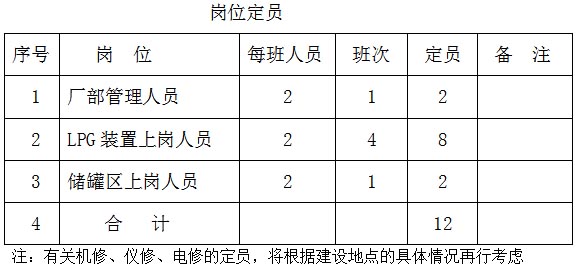

8 崗位定員
裝置定員分管人員和上崗操作人員，管理人員設二人，相當于正、付站長，分別由工藝過程師和機械工程師擔任，其他操作人員需經專門培訓方能上崗 。本廠定員如下；

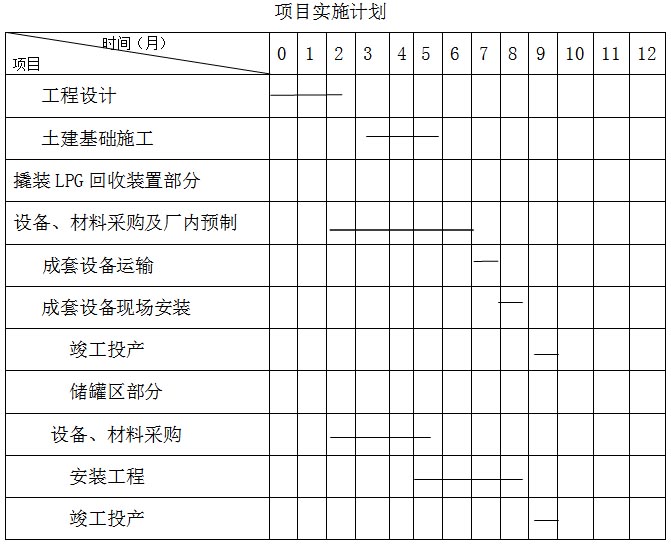

9 項目實施計劃
項目一旦立項，只要資金到位，可在6—7月內建成投產。
10 問題及建議
�。�1）本可行性研究是根據我們所掌握的有關資料進行編制的，沒有針對某一特定的對象，因此，在考察具體地點時，可據地進行調整。
�。�2）選擇建廠地點時，一定要選擇天然氣中≥C3組份含量較高的地方，只有這樣，才能有較好的經濟效益。
�。�3）LPG回收裝置最大處理天然氣可達額定處理量的130%，若有充足的氣源，確保裝置在此工況下運行，效益將很是可觀。
11 附圖
11.1附圖一： 工藝原則流程圖
11.2附圖二： 總平面布置圖
