項目建設目的
油氣田開發試采期間，試采井存在天然氣放空現象，造成資源浪費和環境污染。僅烏審旗一處,每年約百口試采井，每口井的天然氣量每天10-20萬方，試采周期約12天，以百口井計算，全年放空氣約為1.2--2.4億方�；厥赵嚥删趴仗烊粴饧仍黾赢a(chǎn)氣能力，又節約能源，減少環境污染,勢在必行。
項目基本概述
氣井壓裂結束后，半小時左右開始放噴操作；放噴初期放噴物主要為井內的壓裂液或壓裂砂等；待放噴一段時間后進入放噴中期，井內氣相增加，逐步形成氣相流通，并不斷帶出井內的殘余液相或砂礫；當放噴氣中攜帶液量很少時，進入放噴后期，需要間斷式放噴，帶出井內的殘留液固相。
現場調查
一、?放噴初期：
不含天然氣階段（點火不著），這個階段大約3-4小時，使用4-6-8-10mm油嘴及敞開放噴，出口排量控制在12-30m3，液量總計約有60-80m3，支撐劑返出時間在開井40分鐘-1小時之間，高濃度返出量在0.5-1m3左右，時間大約一小時左右，油壓下降至5--0MPa。
二、放噴中期：
有天然氣噴出，點火可著，這個階段大約8-10小時，這個階段放噴油壓開始緩慢上升，井口壓力油壓5-10MPa（油壓最高10MPa以上）、套壓3-5MPa，采用10-8-6mm油嘴控制放噴（暢放），氣量逐步增加，出口流速增加，液量逐步減少10-5m3-液體霧化，支撐劑返出量較少。
三、放噴后期：
放噴氣中液相、固相很少，氣井實施間斷放噴，井口壓力、套壓一般為20-23MPa。
技術方案介紹
1.針對試采井點多、面廣、氣量較大、氣量和壓力變化大，工況變化大的特點，我公司提供擁有自主知識產權的移動式零散氣回收裝置，實現除砂和放空氣的有效回收�，F(xiàn)場采用移動式橇裝、模塊化處理設備，采用我公司研制的高壓除砂器和節流制冷的技術，可以較好的除砂和脫液.適應進口壓力1--25Mpa的壓力變化范圍，滿足氣量500-4000立方/小時的大范圍變化.
2.移動式零散氣回收裝置可以迅速安裝，多臺組合，滿足各種條件要求。
3.為了適應偏遠試采井放空天然氣回收, 裝置尺寸不宜過大，所選用的設備要有較大的適用范圍，形成模塊化橇裝組合、多橇搭配， 根據需要調節處理能力和適應不同氣質組分，實現設備的重復利用。
國內外除砂技術和設備簡介

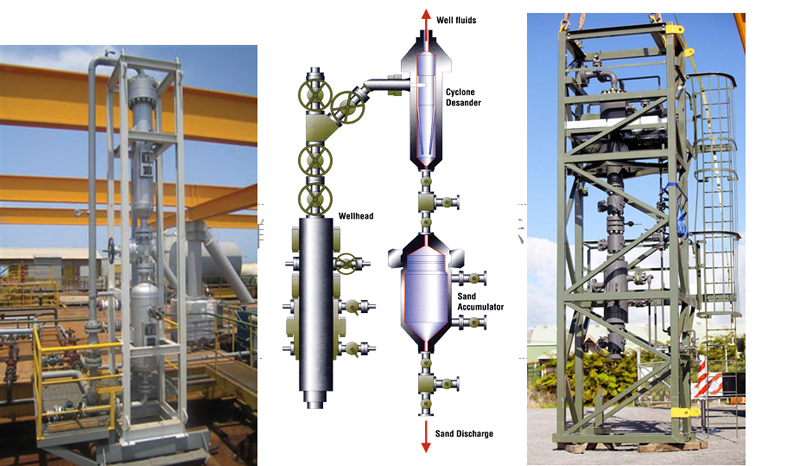

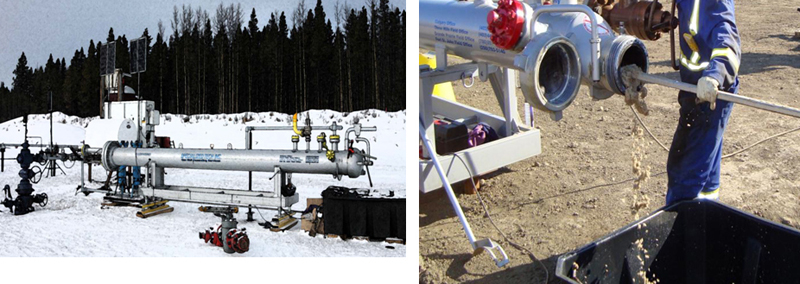

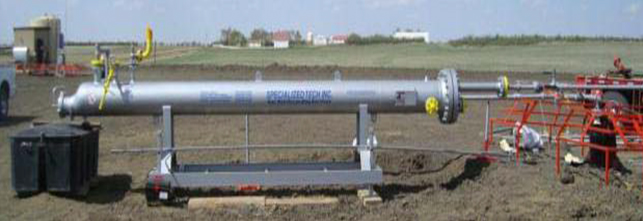

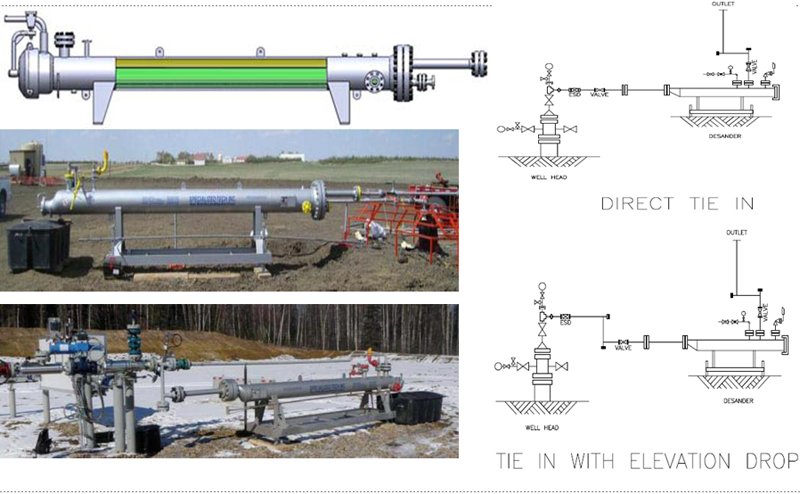

1.加拿大SDI公司的除砂器
SDI產品和技術特點
已經在世界陸地油田和海上油田廣泛使用,除砂器內部沒有復雜部件,無壓力損失,進出口壓力要求低于15m/s,大于30m/s會出現腐蝕損壞危險.除砂器中的存砂和液體需要定期人工處理.安裝有壓力,存砂和存液監測報警,和GPRS數據遠傳控制系統。

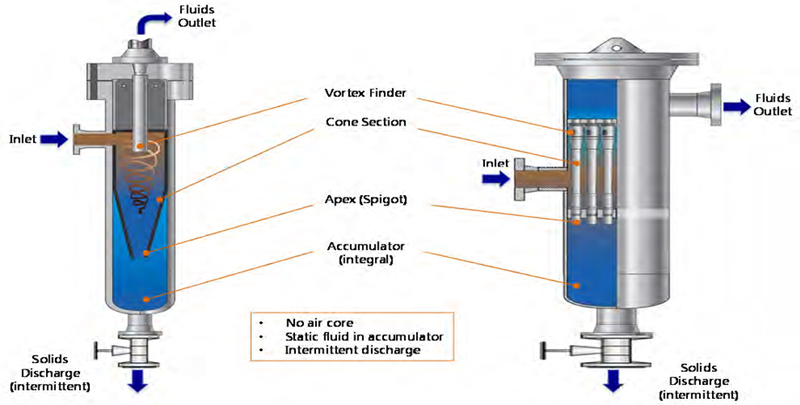

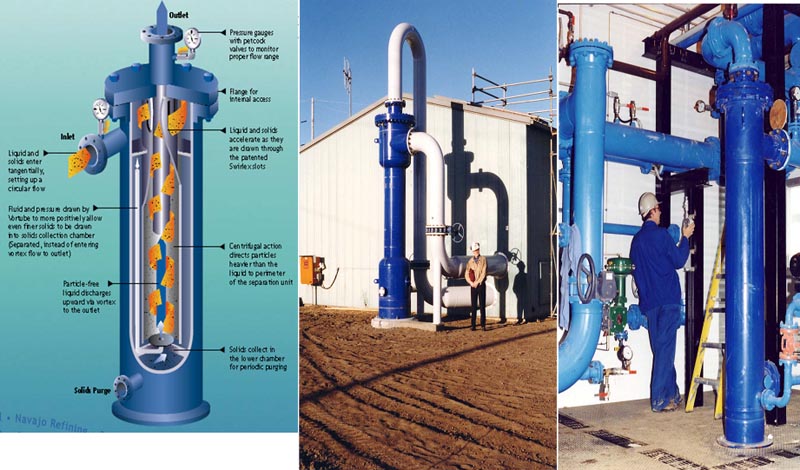

美國LAKOS公司除砂器

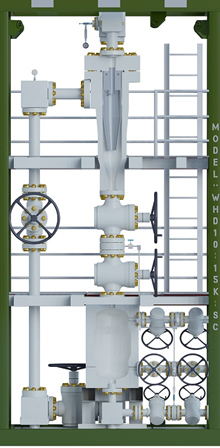

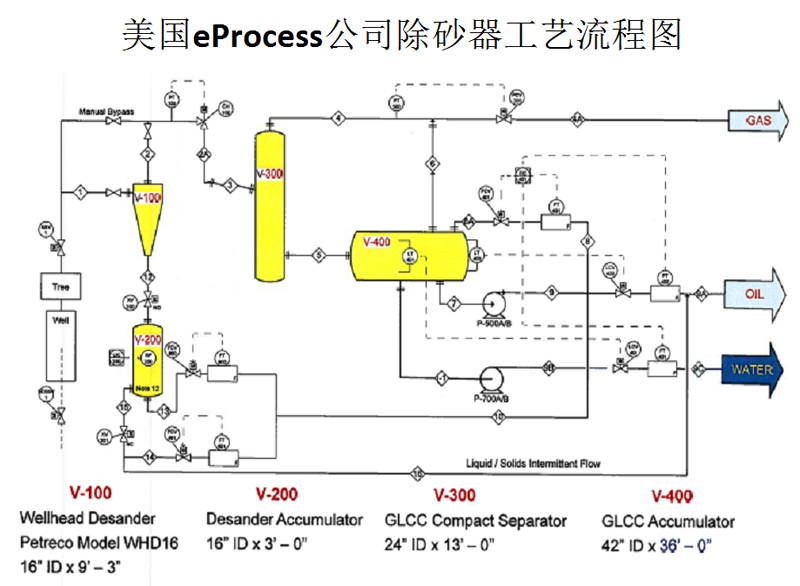

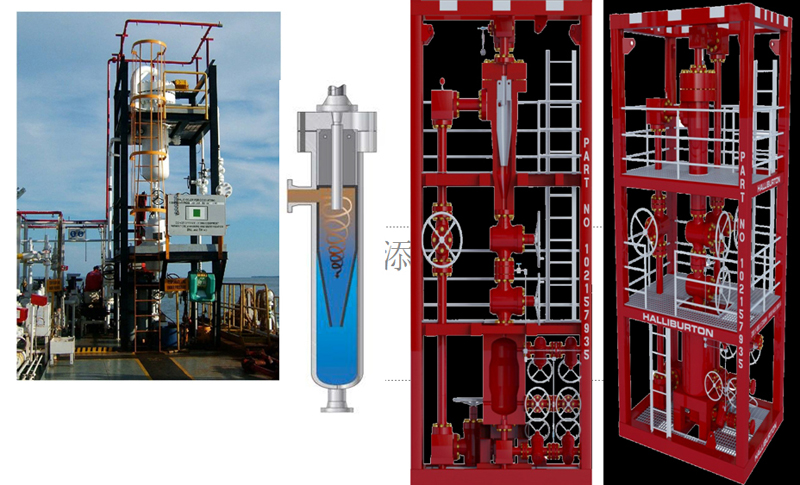

美國eProcess公司除砂器
最大氣體流量18,600 Sm3/hr,液體流量6 m3/hr,除砂率99%,工作壓力高.
缺點是體積大,短期應用不方便搬遷和安裝.
帶濾芯除砂器分為單芯和多芯,都是靠旋流和重力分離除砂氣體從上部排出,固體和液體從下部排出.
建議采用旋流式除砂器
根據國內外油氣田除砂器的應用實踐,我們建議采用改進后的旋流式除砂器,可以比國外同類產品降低投資2/3。

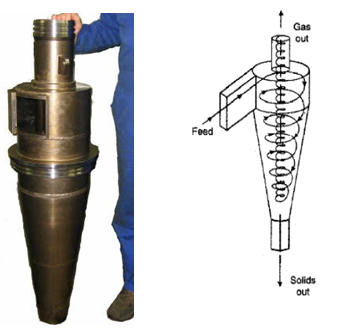

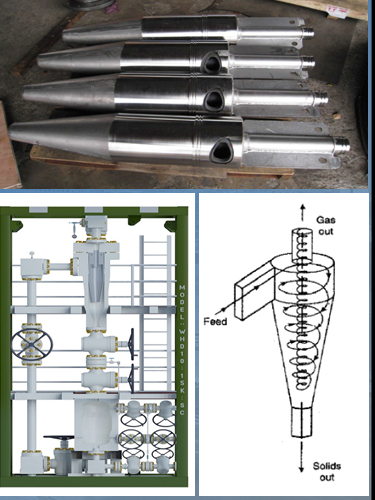

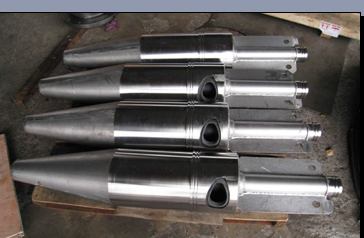

H-SONG旋流式除砂器
旋流除砂器由于結構簡單、分離效果良好、無運動部件且易于維護等諸多優點，廣泛應用于各分離領域。將旋流筒作為內構件，安裝在超高壓容器內部，可實現井口旋流除砂。與傳統的井口濾式除砂器相比，在提高除砂效率的同時，降低了排砂工作強度。
技術參數
工作介質： 油、氣、水
最高工作壓力： 50 Mpa
工作溫度： -29℃～121℃
最大氣體流量： 500000sm3/d
最大液體流量： 150sm3/d
分級粒度 0.1mm
允許最大壓降： 0.5MPa
H-SONG除砂裝置
�。�1）針對試采井點多、分布廣、氣量大、瞬時流速和壓力等工況變化大的特點，我公司提供擁有自主知識產權的移動式零散氣回收橇裝裝置，實現除砂和放空氣的有效回收。我公司研制的H-SONG式高壓除砂器，可以實現較好的除砂和脫液，適應進口壓力在1--25Mpa的變化范圍，滿足500-4000立方/小時的大范圍氣量變化。
（2）移動式零散氣回收橇裝裝置可以迅速安裝，多臺組合，滿足各種條件要求。
（3）移動式零散氣回收橇裝裝置， 適應能力強，工作范圍廣，可根據需要調節處理能力和適應不同氣質組分，滿足不同現場的工作環境。

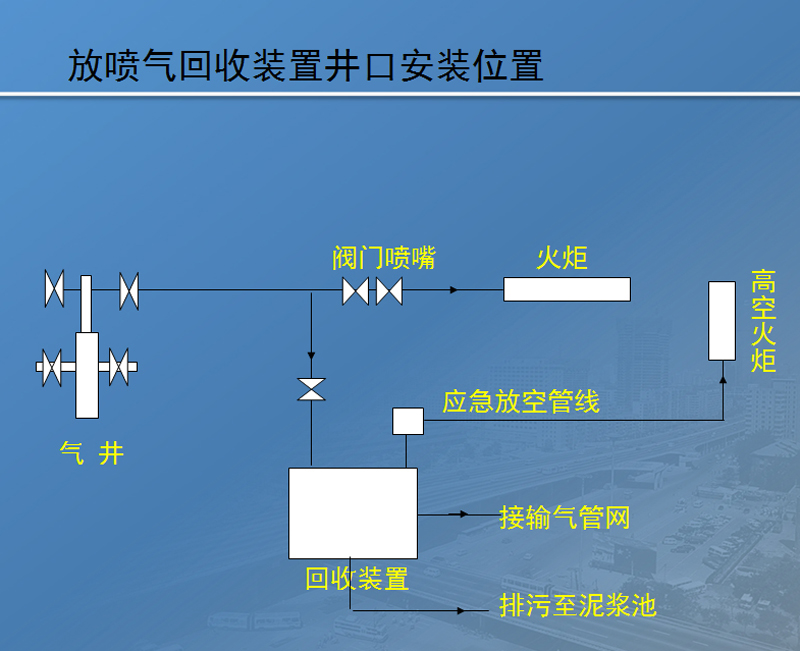

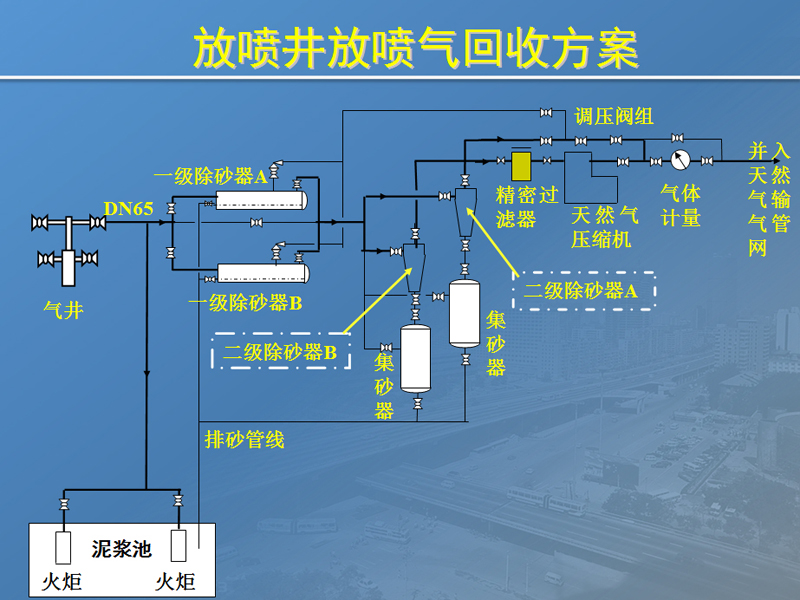

工藝流程簡述
放噴氣從放噴井直接進入一級臥式擴大管除砂器，一級除砂器兩臺并聯，在運行中一運一備，當壓力超高時，除砂器自身安全閥開啟，進行壓力超高保護；經過一級除砂器后，氣相進入二級旋流式除砂器，二級除砂器同樣采取兩臺并聯，在運行中一運一備；經過兩級除砂后，氣相進入增壓機增壓、計量，或不經增壓直接計量后，進入天然氣管輸系統。一、二級除砂器分離出的液相直接排放至現場的泥漿池。
生產操作簡述
(1)放噴初期：因放噴氣中天然氣含量少，不做回收，此時，放噴井保持原放噴流程，直接放噴至泥漿池。
(2)從放噴第二階段開始：放噴氣直接進入一臺一級臥式擴大管除砂器（工作壓力在25MPa以內），對放噴氣進行初步脫液除砂；針對放噴初期液量較大的情況，一級除砂器排液系統可以連續排液，如果這臺除砂器內部積砂多時，則啟動另一臺除砂器，這臺除砂器停運，進行人工排砂；
(3) 從一級除砂器出來的氣相進入二級旋流式除砂器，二級除砂器同樣一運一備，當一臺儲砂罐儲滿砂后，啟另一臺，這臺停運、排砂；從二級除砂器出來的氣相如果壓力低于3MPa，則氣相通過精密過濾器過濾后進入增壓機進行增壓至3MPa 以上；如果從二級除砂器來的氣相壓力高于3MPa，則越過增壓設備直接經過計量后進入天然氣輸氣管網。

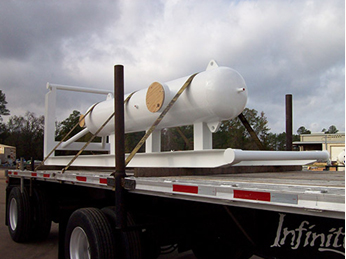

一級臥式擴大管除砂器
另外除砂器安裝有壓力，存砂和存液監測報警；除砂器容積為1.97立方米，實際運行中存砂量可達到0.5方，清除除砂器內的砂粒需要人工處理。除砂率在90%左右。
二級旋流除砂器

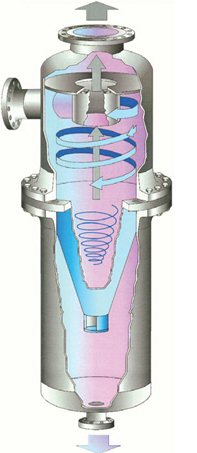

井口旋流除砂器的工作原理:
井口旋流除砂器是依據細粉砂的特點，專門針對細粉砂而開發的井口除砂器。其工作原理是：強制改變攜砂流體的流向由直線形式轉變?yōu)槁菪问�，使流體產生旋轉流場，在離心力及重力的聯合作用下，使相對密度較大的砂粒被分離進入集砂器，從而達到砂粒與油氣水自動分離的目的。集砂器內的砂�？稍谠摮捌魍Ｓ煤笥脷獯党�，除砂率達到99%。
生產過程中安全因素分析
1. 沖蝕：
沖蝕是由于高速度流體攜帶有固相物造成。沖蝕常出現在管線內部，在縮頸處，拐彎處和在具有紊流的地方。沖蝕可把管件在幾分鐘內切割開，造成整套管路系統的損壞，并且這種損壞是不可修復的，這種損壞在外觀目視是無法看得見的。
2. 高壓
高壓的危險在于其高壓無控制地釋放（20升10MPa的氣體壓力所存的能量相當于250克TNT炸藥釋放的能量）操作除砂器打開容器管線設備時，要極其小心以避免壓力的突然釋放，尤其是預計到有固相物存在時，更要小心積存的壓力！
3. 本裝置原料和產品按可燃?xì)怏w火災危險性分類，屬于甲類易燃易爆物品，屬于無毒物質。
4. 本裝置是處于易燃易爆氣體的場所，應做好防火、防爆工作，嚴格操作程序，做好巡檢工作，防患于未然。生產時應遵守用火制度和管理好火種。
必須加強管理, 防止事故發生。
供貨與服務
合同簽訂后60天內供貨.
現場技術人員指導使用.
考慮砂蝕對內芯的損耗,廠家保證除砂器備件的按合同供應.
所有設備采用橇裝式結構,方便搬遷
匯森能源 竭誠服務
我國各油田每年都有數千口油氣井在試采期面臨放空氣的回收問題,一方面是巨大的能源浪費,另一方面環境污染也使企業面臨當?shù)卣木薮髩毫?青島匯森能源設備股份有限公司發揮行業領先者的技術和設備研發優勢,竭誠服務用戶,攜手共創未來!
